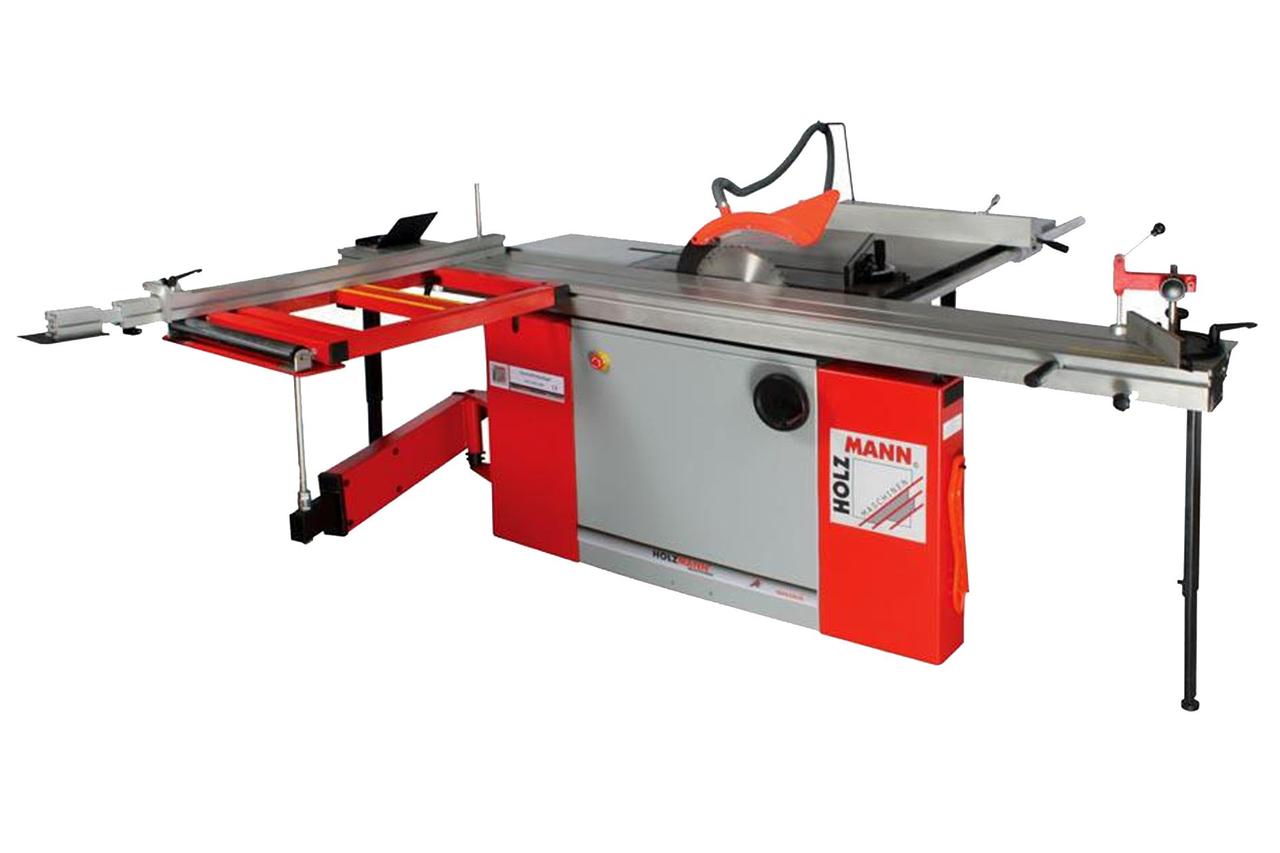

Форматно-розкрійний верстат Holzmann TS 315VF3200_230V - це високоефективне обладнання для розкрою щитового матеріалу, що з високою точністю виконує поздовжній, поперечний і кутовий розкрій ДСП, ДВП, МДФ й інших плитних матеріалів. Максимальна висота різу під прямим кутом - 100 мм, довжина різу на каретці - 3300 мм. Пильний вузол з двигуном потужністю 3,8 кВт регулюється по висоті і куту нахилу (0-45°). Наявність підрізного вузла з приводом через ремінну передачу забезпечує якісний різ без сколів.
Стіл верстата виконаний з сірого чавуну і має відшліфовану поверхню для покращення ковзання заготовки. Розширення столу на виході заготовки і справа дозволяють зручно працювати з великогабаритними деталями. Алюмінієва каретка шарикового типу має плавний і точний хід. Завдяки відмінним технічним характеристикам і якісним матеріалам виготовлення, цей верстат розкрійний ефективний і надійний у роботі.
Переваги форматно-розкрійного верстата Holzmann TS 315VF3200_230V
- Висота різу під прямим кутом - 100 мм
- Ширина розкрою - 1220 мм
- Потужність двигуна пильного вузла - 3,8 кВт
- Підрізний вузол з приводом через ремінну передачу
- Регулювання пильного вузла по висоті і куту нахилу (0-45°)
- Алюмінієва каретка шарикового типу довжиною 3200 мм
- Телескопічна упорна лінійка з поворотом на заданий кут
- Опорний ролик для точного позиціонування заготовки
- Стійкий до вібрацій стіл з сірого чавуну розміром 800х820 мм
- Розширення столу на вихід заготовки і справа розміром 500x310 мм і 800x440 мм
- Зварна сталева станина з штампованими панелями
- Вихід під аспірацію
- Сертифікація за стандартами СЄ
- Гарантія 24 місяці.
Конструктивні особливості форматно-розкрійного верстата Holzmann TS 315VF3200_230V
![]() |
АЛЮМІНІЄВА КАРЕТКА ШАРИКОВОГО ТИПУ Завдяки високоточній каретці з довжиною ходу 3200 мм, досягається максимальна довжина різу до 3300 мм на каретці без обмеження довжини різання від правої упорної лінійки |
![]() |
ТЕЛЕСКОПІЧНА УПОРНА ЛІНІЙКА Дозволяє різати матеріал шириною до 1220 мм, має можливість повороту на заданий кут для виконання косого різу, а також можливість перестановки на столі каретки для різу до упору спереду і від упору ззаду заготовки |
![]() |
РОБОЧИЙ СТІЛ Має розширення на вихід заготовки і справа. Стіл і кріплення пильного вузла виготовлені зі стійкого до вібрацій сірого чавуну. Ідеально відшліфована поверхня столу забезпечує високу точність обробки і покращує ковзання матеріалу по столу |
![]() |
ПИЛЬНИЙ ВУЗОЛ Складається з основної пили діаметром 315х30 мм і підрізної пили діаметром 100х20 мм |
![]() |
ЖОРСТКИЙ КОРПУС Має зварну конструкцію зі штампованими панелями, що, у поєднанні з чавунними столами і надійною алюмінієвою кареткою, дає серйозну конструктивну жорсткість і масивність верстата. Завдяки цьому вага верстата 350 кг для надійної роботи без вібрації. |
Часті запитання
Відповіді на поширені запитання допоможуть краще зрозуміти особливості конструкції і роботи форматно-розкрійних верстатів.
Які є типи форматно-розкрійних верстатів?
Форматно-розкрійні верстати відрізняються за ступенем автоматизації, поділяючись на ручні, напівавтоматичні та автоматичні.
Що таке підрізний диск і для чого він потрібний у форматно-розкрійному верстаті?
Підрізний диск — це додатковий пильний диск, який знаходиться перед основним ріжучим диском. Він створює неглибокий надріз на поверхні матеріалу, по якому основна пила робить остаточний розпил. Завдяки цьому зріз виходить акуратним і без сколів.
На що звернути увагу при виборі форматно-розкрійного верстата?
Вибираючи форматно-розкрійний верстат, слід враховувати:
- Довжину каретки – чим довша, тим більші листи можна різати
- Потужність двигуна – важливо для роботи з товстими плитами
- Наявність підрізного вузла – особливо для розкрою ламінованих матеріалів
- Можливість підключення системи пиловидалення – для чистоти робочої зони
- Точність налаштувань – можливість регулювання кута і глибини різу.
Чи можна використовувати форматно-розкрійний верстат для розкрою металу або пластику?
Переважна більшість форматно-розкрійних верстатів розраховані лише на роботу з деревом та деревопохідними матеріалами (ДСП, фанера, МДФ).
Чим форматно-розкрійний верстат відрізняється від циркулярної пили?
Форматно-розкрійні верстати мають ряд відмінностей:
- Рухома каретка, що забезпечує рівний і точний різ
- Підрізний вузол, який запобігає утворенню сколів
- Дозволяють працювати з великими листовими матеріалами, зберігаючи їхню геометрію
- Мають можливість регулювання кута та глибини пропилу для складних розкроїв.
Основні | |
---|---|
Виробник | Holzmann |
Користувацькі характеристики | |
Вага | 385 |
Вихід під аспірацію Ø, мм.: | 100 |
Габаритні розміри (ДхШхВ), мм: | 3220x1250x1100 |
Габарити паковання (ДхШхВ), мм: | 1330х765х1040, 3220х400х300 |
Гарантія, к-в місяців: | 24 |
Кут нахилу пили,°: | 0-45 |
Макс. висота пропилювання за 45° | 75 |
Макс. висота пропилювання за 90° | 100 |
Макс. діаметр основної пили Ø, мм.: | 315 |
Макс. діаметр підрізної пили Ø, мм.: | 100 |
Макс. довжина різання, мм.: | 3200 |
Потужність двигуна основної пили, кВт.: | 5,1/3,8 |
Потужність двигуна підрізної пили | 1,05 |
Розмір рухомої каретки, мм: | 3200x270 |
Розміри основного столу, мм: | 800x820 |
Розміри столу розширення | 500x310 / 800x440 |
Частота обертання основної пили | 4500 |
Частота обертання підрізної пили, об/хв: | 8500 |
Ширина пропилювання | 1260 |
Напруга | 230 |
