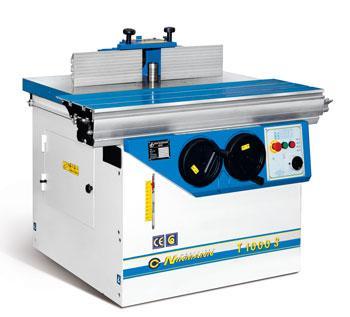

Фрезерний верстат STOMANA T1000S

Фрезерний верстат STOMANA T1000S призначений для поздовжнього і криволінійного фрезерування та профілювання заготовок з деревини. Опційно може дооснащуватися шипорізною кареткою. Вертикальний хід шпинделя - 175 мм, корисна довжина шпинделя - 125 мм. Двигун потужністю 3 кВт забезпечує 4 швидкості обертання шпинделя (1400 /3500 /6000 /8000 об/хв), що дозволяє підібрати оптимальний режим роботи для різних типів фрез і матеріалів. Поточна швидкість відображається на цифровому індикаторі. Верстат працює від трифазної мережі.

Чавунний стіл розміром 1000х550 мм дозволяє працювати з великими заготовками і забезпечує стабільність робочого процесу. На поверхні столу є 4 отвори для встановлення автоподатчика. Нахил шпинделя на 90° вертикально і до 45° назад дає змогу точно обробляти складні профілі. Цей професiйний фрезерний верстат має зрозумілу та інформативну панель управління, що забезпечує зручність експлуатації.

Особливості фрезерного верстата STOMANA T1000S

• Напруга живлення - 400 В
• Потужність двигуна - 3 кВт
• Клинопасова передача
• Вертикальний хід шпинделя - 175 мм
• Корисна довжина шпинделя - 125 мм
• Діаметр шпинделя - 30 мм
• Нахил шпинделя на 90° вертикально і до 45° назад
• 4 швидкості обертання шпинделя - 1400 /3500 /6000 /8000 об/хв
• Зміна швидкості перекиданням ременя
• Електронний індикатор швидкості обертання
• Максимальний діаметр інструменту для профілювання - 180 мм, для шипорізання - 250 мм
• Захист фрез до Ø180 мм
• Литий чавунний стіл з ребрами жорсткості розміром 1000х550 мм
• Отвори на столі для встановлення автоподатчика
• Захисний кожух шпинделя
• 2 напрямні лінійки загальною довжиною 1000 мм
• 2 виходи під аспірацію - в робочому столі Ø190 мм та на захисному кожусі шпинделя Ø120 мм
• Блокування шпинделя при зміні інструменту
• Блокування верстата при відкритті кришки моторного відсіку
• Кінцевий вимикач
• Жорстка конструкція вагою 390 кг
• Сертифікація СЄ.

Доступні опції

• Шипорізна каретка
• Стіл та запобіжник для шипорізання
• Потужність головного двигуна 4 кВт, 5,5 кВт
• Захист фрез до Ø 250 мм
• Інтегральні лінійки 350 мм, 500 мм
• Притискний пристрій для фрези MORI
• Ліве/праве обертання шпинделя
• Подовження столу ліворуч і праворуч
• Телескопічна лінійка 900 мм із двох упорів
• Діаметри шпинделя 1 1/4", 32, 35, 40, 50 мм
• Подавальний пристрій MX 38, MX 48.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

	НАХИЛ ШПИНДЕЛЯ 0-45° Покращує якість обробки поверхні при різній глибині профілю на одній заготовці. Робота без нахилу: На верхньому малюнку швидкість в точці С значно більша швидкості в точці В, тому що R2 значно більше R1. Тому якість обробки поверхні D в точках В і С буде відрізнятися, а також може викликати перегрів поверхні заготовки і інструменту. Робота з нахилом: При нахилі шпинделя швидкість в точках В і С практично однакова, тому що R2 не набагато більше R1. Це підвищує якість обробки і збільшує ресурс інструменту.
	ЗАХИСНИЙ КОЖУХ ШПИНДЕЛЯ Кожух для фрез діаметром 250 мм у всіх моделях, крім Compact. У моделі Compact Ø180 мм. Напрямні лінійки довжиною 500 мм кожна. У кожусі передбачений вихід під аспірацію Ø120 мм.
	СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХА Дозволяє швидко відновити задане налаштування напрямних лінійок після зняття кожуха.
	НАЛАШТУВАННЯ КОЖУХА Налаштування напрямних лінійок по міліметрових шкалах за допомогою зручних регулюючих гвинтів.
	ТЕЛЕСКОПІЧНА ПОВОРОТНА ЛІНІЙКА Телескопічна лінійка 900 мм + подовження 700 мм. 2 прапорцевих упори для шипорізних робіт. Поворот лінійки на кут ± 45° по шкалі з градусами. Приставний стіл 500х320 мм виключає провисання габаритних заготовок.
	ІНТЕГРАЛЬНІ НАПРЯМНІ Дві напрямні лінійки загальною довжиною 1000 мм - ідеальна база при обробці. Виключений підрив деревини на краях, тому що висувні пластини скорочують відстань між лінійками і не дозволяють заготівлі провалюватися всередину кожуха. Додатковий захист рук оператора.
k-stomana-t1000s_16.jpg">	ЕКСЦЕНТРИКОВИЙ ПРИТИСК Фіксація заготовок на каретці за допомогою ексцентрикового притиску.
	МОТОРНИЙ ВІДСІК Привід шпинделя від потужного двигуна за допомогою клинопасової передачі. Литий чавунний стіл з ребрами жорсткості відмінно гасить вібрації і забезпечує точність обробки і жорсткість конструкції на весь період експлуатації. Шпиндельна чаша закрита захисним кожухом для кращого видалення стружки через підведений патрубок, що виключає її потрапляння в моторний відсік.
	ПЕРЕМИКАННЯ ШВИДКОСТЕЙ Здійснюється шляхом швидкої і зручної перестановки ременя. Передбачено механізм жорсткої фіксації шпинделя при зміні інструменту. Індикація обраної частоти обертання за допомогою прапорця. 4 швидкості обертання шпинделя: 1400, 3500, 6000, 8000 об/хв. Кінцевий вимикач виключає можливість ввімкнення станка при заблокованому шпинделі, що відповідає європейським нормам безпеки.
	ШИПОРІЗНИЙ КОМПЛЕКТ (В МОДЕЛІ OPTIMAL НЕ ПОСТАВЛЯЄТЬСЯ) Складається з: кожуха для фрез Ø320 мм; чавунної шипорізної приставки для коротких заготовок; пересувного упора для фіксації заготовки до телескопічної лінійки. Приставка дозволяє: зафіксувати заготовку максимально близько до фрези, що виключає її вібрації; зрізати шипи на коротких заготовках.
	ПРИТИСК MORI Притискає заготовку в двох площинах: зверху до столу і збоку до напрямних лінійок, що забезпечує точність обробки і безпеку оператора.
	НАПРЯМНІ КАРЕТКИ Каретка переміщається по високоміцних загартованих сталевих направляючих пластинах. Пластини при необхідності можуть бути замінені, що робить ресурс каретки практично вічним.
	СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам. При відкритій кришці моторного відсіку спрацьовує кінцевий вимикач і блокує можливість включення станка (виділено зеленим). При зміні інструменту шпиндель стопориться спеціальним штоком, одночасно спрацьовує кінцевик (виділено червоним). Це блокує включення станка з застопореним шпинделем і дозволяє уникнути дороговартісного ремонту.
	ПАНЕЛЬ УПРАВЛІННЯ Зручна та інформативна з відображенням обраної частоти обертання шпинделя, об/хв і кута нахилу шпинделя,°: маховик підйому шпинделя; маховик нахилу шпинделя; кнопки включення; перемикач напрямку обертання шпинделя (реверс), крім Compact; аварійний вимикач.
	СТОПОР КАРЕТКИ Зручно використовувати при поздовжньому фрезеруванні або при роботі за шаблоном, коли не потрібно переміщувати каретку. Для зручного переміщення каретки передбачено дві ручки.
	ПРЕДУСТАНОВКА ПІД АВТОПОДАТЧИК У столі передбачені 4 отвори з різьбленням для установки автоподатчика.
	АСПІРАЦІЙНІ ПАТРУБКИ Перший аспіраційний патрубок розташований під столом для більш ефективного видалення стружки зі шпиндельної чаші. Другий патрубок знаходиться в захисному кожусі шпинделя.

Часті запитання

У відповідях на поширені запитання ви знайдете більше корисної інформації про фрезерні верстати по дереву та їх особливості.

Які бувають фрезерні верстати по дереву?

За конструкцією фрезерні верстати по дереву поділяються на вертикально-фрезерні, копіювально-фрезерні та ЧПК. За призначенням вони є побутові, напівпрофесійні та професійні.

Які переваги дає нахил шпинделя фрезерного верстата?

Нахил шпинделя дозволяє створювати складніші профілі та з'єднання, які неможливі на верстаті з фіксованим шпинделем. Також при нахилі шпинделя ріжуча кромка фрези працює більш ефективно, забезпечуючи чистіший різ і зменшуючи ризик пропалів деревини.

Як регулюється швидкість обертання шпинделя на фрезерному верстаті?

Швидкість обертання шпинделя на фрезерному верстаті може регулюватися двома способами:

• Перекидання ременів на шківах
• Електронне керування (інвертор).

На що звернути увагу при виборі фрезерного верстата по дереву?

Розгляньте такі характеристики верстата:

• Потужність двигуна - визначає, з якими породами деревини та фрезами може працювати верстат
• Діаметр шпинделя - повинен відповідати діаметру посадкового отвору ваших фрез
• Наявність та діапазон нахилу шпинделя
• Розмір робочого столу
• Наявність та хід форматної каретки - для шипорізання та точного торцювання
• Діапазон швидкостей обертання шпинделя - чим ширший діапазон, тим універсальніший верстат
• Якість виготовлення
• Можливість підключення системи аспірації
• Можливість встановлення автоподатчика.

Які види робіт можна виконувати на фрезерному верстаті по дереву?

Можливості фрезерного верстата дуже широкі:

• Профілювання - виготовлення плінтусів, наличників, карнизів, багетів, фігурних кромок на меблевих фасадах
• Вибірка пазів і чвертей для з'єднань "шип-паз", "ластівчин хвіст", під скло або задні стінки
• Шипорізання - формування шипів та вушок для міцних столярних з'єднань
• Фальцювання - створення уступів по краю заготовки
• Фрезерування по шаблону - виготовлення криволінійних деталей або ідентичних копій
• Створення фільонок для дверних полотен та меблевих фасадів
• Вирівнювання торців (торцювання) та площин.
