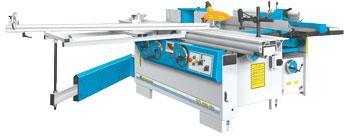

Комбінований верстат ZMM STOMANA CU320N2

  • Під замовлення
  • Код: CU 320 N2
clockВідправка з 07 серпня 2024

625 730 ₴

+380 (67) 177-30-03
Дмитро
повернення товару протягом 14 днів за домовленістю
Комбінований верстат ZMM STOMANA CU320N2
Комбінований верстат ZMM STOMANA CU320N2Під замовлення
625 730 ₴
+380 (67) 177-30-03
Дмитро
Опис
Характеристики
Інформація для замовлення

Комбінований верстат ZMM STOMANA CU320N2

Форматний алюмінієвий стіл із загартованими сталевими напрямними. Телескопічна лінійка 1800 мм із двох повертаються упорів. Лінійка для паралельна різка з микрометрическая налаштування. Способу диска до 45° зі зчитування по шкалу. Діаметр отвору в столі ø260 mm з аспіраційна патрубка під робочого столу. Фрезерний шпиндель нахиляється ззаду Запобіжник для фрези діаметром ø250 mm. Стіл рейсмуса з ролики /CU 410/.



ХАРАКТЕРИСТИКИ:

ФУГУВАЛЬНИЙ ВУЗОЛ



Розміри робочого столу, мм

1500 х 320

Максимальна товщина шару, що знімається, mm

5

Опорна лінійка, розміри, mm

1100х155

Способу опорну лінійку, (°)

0°÷45°

Діаметр ножового вала, мм

Ø 100

Кількість ножів

3

РЕЙСМУСОВИЙ ВУЗОЛ



Розміри робочого столу, мм

700 x 316

Максимальна товщина шару, що знімається, mm

4

Швидкість подачі, m/min

8

Товщина оброблюваної деталі, min/max, mm

4 - 225

Потужність двигуна, квт (HP)

3.0 (4.0)

Потужність подає групі, kW

-

Діаметр наконечника для аспірації, мм

Ø 120

ПИЛЬНОЇ ВУЗОЛ



Діаметр пильного диска – макс./ хв., mm

Ø 315/ Ø 250

Діаметр валу, мм

Ø 30

Оберти вала, min-1

4000

Довжина паралельна лінійка

1100

Макс. ширина пропилу з паралельною лінійкою, мм

750

Максимальна довжина пропилу, мм

2200

Способу циркулярного диска (°)

0° до 45°

Макс. висота пропилу, 90°/45°, мм



- при діаметр диску Ø 315 mm

103 / 72

- при діаметр диску Ø 250 mm

70 / 49

Потужність двигуна, квт (HP)

3.0 (4.0)

Діаметр наконечника для аспірації, мм

Ø  120

ФРЕЗЕРНИЙ ВУЗОЛ



Діаметр шпинделя, мм

Ø  30

Нахил шпинделя, (°)

90°/45°

Вертикальний хід шпинделя, мм

175

Корисна довжина шпинделя, мм

125

Максимальний діаметр інструмента, мм:

-  при профілюванні

-  при шипорезания



Ø250

Ø300

Шпиндель з Морозової конус для замінні дорники

MK4

Відстань від вісь шпинделя до переднього канта на пересувного столу

550

Діаметр на отвір у робочого столу, max

Ø260

Максимальний діаметр / глибина відпускання інструменту під робочого столу

Ø250 / 60

Обороты шпинделя (двухскоростной мотор ), min-1

10000/8000/ 6000/

5000/ 4000/3000

Мотор (двухскоростной, 3-фазен, 400V, 50Hz), kW

3.2/4.2 (4.3/5.5)

Диаметры наконечники для аспирации, mm

-  под рабочего стола

-  на защитный предохранитель



Ø 100

Ø 120

Фрезерный упор с  опорные линейки с длина 2 х L, mm

L=500

  СВЕРЛИЛЬНЫЙ УЗЕЛ



Максимальный диаметр сверло, mm

16

Размеры рабочего стола, mm

250х370

продольный ход, mm

160

Поперечный ход, mm

160

Вертикальный ход, mm

120

ОБЩЕЕ ДЛЯ СТАНКА



Длина, mm

2500

Ширина, mm

2900

Висота робочого столу, mm

850

Розміри робочого стола

1450х650

Розміри форматного столу, мм

2300х350

Вага машини, близько, kg

1030

Необхідна площа, m

6.5 х 7.0



Користувацькі характеристики
Вертикальний хід шпинделя, мм175
Вертикальний хід, mm120
Вага машини, близько, kg1030
Висота робочого столу, mm850
Діаметр валу, ммø 30
Діаметр на отвір у робочого столу, maxØ260
Діаметр наконечника для аспіраціїØ 120
Діаметр наконечника для аспірації, ммØ 120
Діаметр ножового вала, ммØ 100
Діаметр твердого диска — макс. хв., mmØ 315 Ø 250
Діаметр шпинделя, ммØ 30
Довжина паралельна лінійка1100
Довжина, мм2500
Кількість ножів3
Макс. висота пропила, 90 ° 45 °(ппри діаметр диска he 250 mm), mm70 49
Макс. висота пропила, 90 ° 45 градусів (при діаметрі диска h 315 mm), mm103 72
Макс. ширина пропилу з паралельною лінійкою, мм750
Максимальна довжина пропилу, мм2200
Максимальна товщина шару, що знімається5
Максимальна товщина шару, що знімається, mm4
Максимальний діаметр глибини відпускання ін єструктументу під стільниціØ250 60
Максимальний діаметр інструмента (при профілюванні), mm:Ø250
Максимальний діаметр інструмента (при шипорезания), mm:Ø300
Максимальний діаметр свердла, мм16
Мотор (двошвидкісний, 3-фазен, 400V, 50Hz), kW3.2 4.2 (4.3 5.5)
Потужність двигуна, квт (HP)3.0
Потужність двигуна, кВт3.0
Потужність подає групі, kW-
Нахил шпинделя, (°)90° 45°
Способу опорну лінійку, (°)0°÷45°
Способу циркулярного диска (°)0° до 45°
Необхідна площа, m6.5 х 7.0
Оберти вала, хв-14000
Оберти шпинделя (двохшвидкісний двигун ), min-110000 8000 6000 5000 4000 3000
Опорна лінійка, розміри, mm1100х155
Корисна довжина шпинделя, мм125
Поперечний хід, mm160
Поздовжній хід, mm160
РОЗМІРИ РОБОЧОГО СТОЛА1450х650
Розміри робочого столу, мм1500 х 320
Розміри форматного столу, мм2300х350
Відстань від осі шпинделя до переднього канта на пересувного столу550
Швидкість подачі m min8
Швидкість подавання, хв/макс.8
Товщина обробленої деталі, min max, mm4 - 225
Фрезерний впорядкування з опорні лінійки з довжиною 2 х L, mmL 500
Ширина, мм2900
  • Ціна: 625 730 ₴
