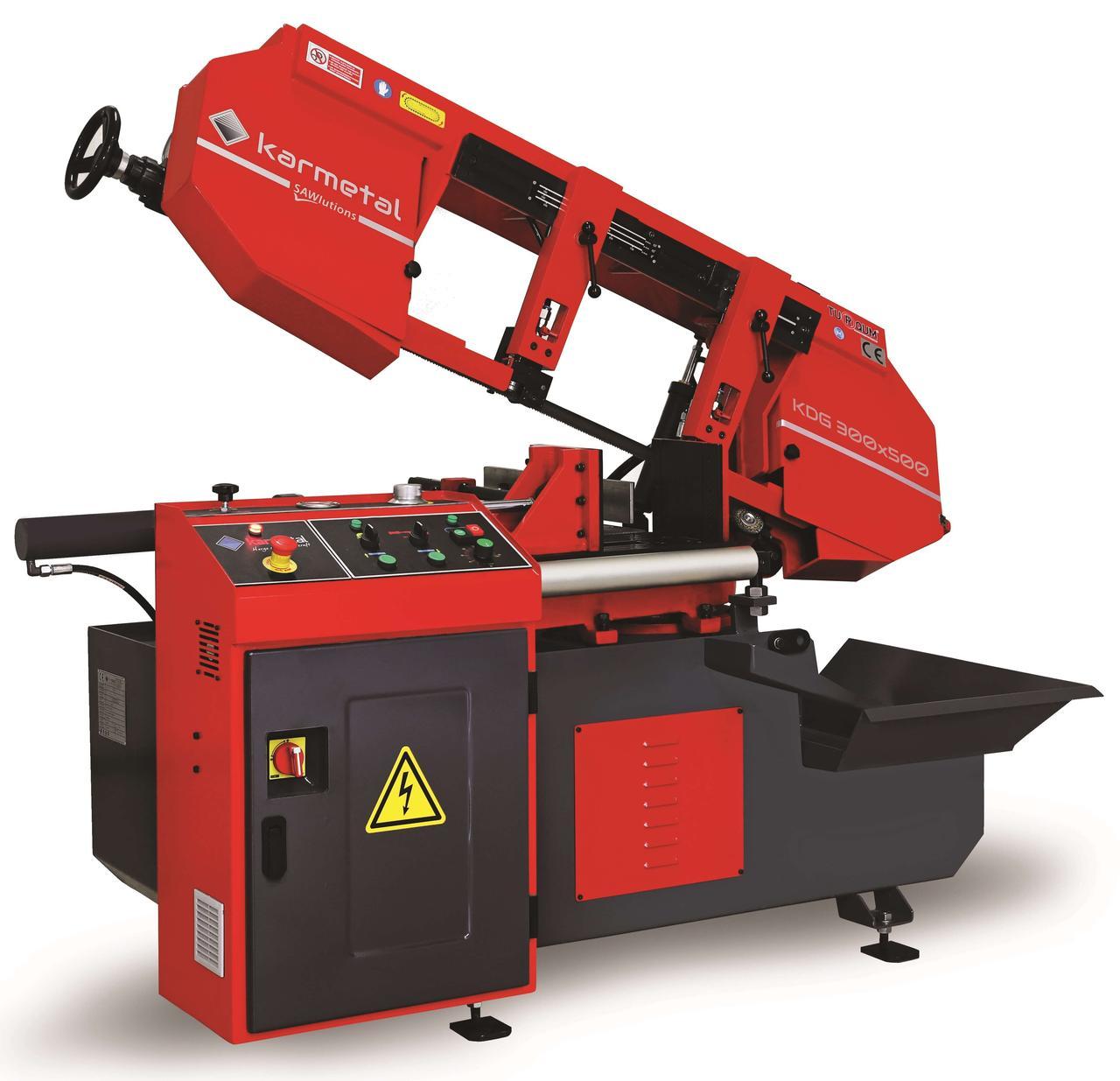

ПРИЗНАЧЕННЯ:
Стрічкопильні верстати по металу служать для високопродуктивного різання металів, використовуваних в сучасному машинобудуванні: кольорових, нікелевих, титанових та інших сплавів, а також високолегованих і конструкційних сталей.
Стрічкопильні верстати використовуються для нарізки в розмір труб, фасонного профілю і суцільного прокату.
Ріжучим інструментом стрічкопильного відрізного верстата є стрічкова пила, зварена в кільце і натягнута на шківах.
Оператор може легко затягнути розрізуваний матеріал за допомогою гідравлічних лещат. Подача матеріалу і регулювання кута нахилу виконуються вручну, його корпус гідравлічно піднімається на задану висоту після різу.
РІЖУЧА ЗДАТНІСТЬ:
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати застосовуються на невеликих штучних і дрібносерійних виробництвах, призначені для розпилювання інструментальних і нержавіючих сталей, кольорових і легких металів: як для профілів, так і для суцільних заготовок.
ОТРИМУВАНІ ВИРОБИ:
СХЕМА ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
ГІДРАВЛІЧНІ ЛЕЩАТА | |
ГІДРОМЕХАНІЧНА НАПРУГА СТРІЧКИ |
|
ІНВЕРТОР | |
РОЛИКОВИЙ СТІЛ | |
РОЛЬГАНГ |
Особливості:
- Потужний 2-х швидкісний двигун;
- Промислове виконання верстата, надійна жорстка конструкція забезпечує високу якість різу;
- Твердосплавні направляючі роликові опори пильного полотна, що забезпечує жорсткість і довговічність пильного вузла;
- Обертання рами до 60 °;
- Автовідключення при розриві пильного полотна;
- Манометр на зусилля натягу полотна;
- Станція СОЖ;
- Швидкозатискні регульовані лещата з додатковим упором;
- Швидкість опускання пилки регулюється гідравлічним циліндром.
Основні атрибути | |
---|---|
Виробник | Karmetal |
Додатковий сервіс | Навчання, Сервісне обслуговування, Установка |
Тип управління | Напівавтоматичне |
ЧПУ | Ні |
Користувацькі характеристики | |
Вага | 840 |
ГАБАРИТНІ РОЗМІРИ | 1300 х 2000 х 1300 мм |
Гарантія | 12 міс |
Гідравлічний мотор | 0,37 кВт, ~ 1400 об хв |
Двигун охолоджуючої рідини | 0,12 кВт, ~ 2800 об хв |
Діапазон нахилу | 0°-60° |
Потужність двигуна | 2,2 кВт, ~ 1400 об хв |
Споживана потужність | 2.2 |
Робоча висота | 740 мм |
Розміри пільной стрічки, мм | 3850 х 27 х 0,9 мм |
Швидкість руху пиляльної стрічки, м/хв: | 100 м хв, 25 м хв |
Швидкість реза пільной стрічки | 25-100 м хв |
Тип верстата | Стрічковий |
Кут пиляння | 60 |
- Ціна: 585 010 ₴
