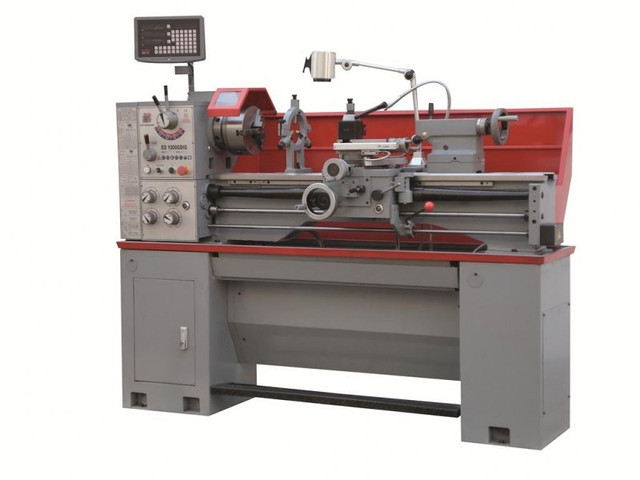

Токарний верстат по металу Holzmann ED 1000G

ПРИЗНАЧЕННЯ:

Велика і дуже масивна конструкція токарного агрегату, не дає вібрації та інших побічних ефектів. Станина дуже широка, що дозволяє разом із знімним мостом обробляти заготовки великих розмірів.

ОБЛАСТЬ ЗАСТОСУВАННЯ:

Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних і столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. В основному застосовуються в умовах одиничного та дрібносерійного виготовлення різних деталей при чистовій обробці.

ОТРИМУВАНІ ВИРОБИ:

СХЕМИ ОБРОБКИ:

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

	ЗАДНЯ БАБКА РУХОМОЇ І НЕРУХОМОЇ ЛЮНЕТТ Пристосування для кріплення заготовки (при обробці в центрах), або для кріплення інструментів, таких наприклад як мітчик, плашка при нарізуванні різьби; свердел або свердлильного патрона при свердлінні отворів.
	ЦИФРОВА ІНДИКАЦІЯ

СТАНДАРТНА КОМПЛЕКТАЦІЯ:

	ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу.
	ПЛАНШАЙБА Планшайба призначена для установки і закріплення симетричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихватов. Так само планшайба дозволяє розмістити на шпинделі заготівлю неправильної форми і виключити ексцентриситет за рахунок застосування противаг.
	ЛЮНЕТ РУХОМИЙ І НЕРУХОМИЙ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.
3-Х КУЛАЧКОВИЙ ПАТРОН Самоцентруючий трикулачний патрон призначений для установки та закріплення заготовок для подальшої механічної обробки.
ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ
НЕ ОБЕРТАЄТЬСЯ ЗАДНІЙ ЦЕНТР
ПРЕС-МАСЛЯНКА

ДОДАТКОВА КОМПЛЕКТАЦІЯ:

	4-Х КУЛАЧКОВИЙ ПАТРОН Чотирикулачковий патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглой і несиметричної форми.
	ОБЕРТОВИЙ ЗАДНІЙ ЦЕНТР Обертові центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їхньою допомогою з'являється можливість якісної обробки деталей різанням з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів.

ОСОБЛИВОСТІ:

• з механізмом перемикання передач;
• багатофункціональний і економічний токарний верстат з ходовим гвинтом і ходовим валом;
• ідеально підходить для використання при виробництві інструментів, у виробничих і навчальних цехах;
• у серійному виконанні з дуже великим отвором шпинделя Ш 52 мм, що дозволяє обробляти вали великих діаметрів;
• електромагнітний гальма - забезпечує максимальну безпеку і мінімальне допоміжний час завдяки негайному останову шпинделя;
• загартовані струмом високої частоти і відшліфовані з високою точністю призматичні напрямні станини;
• висока плавність ходу завдяки прецизійним компонентів приводної системи, а також високим вібропоглинаючим властивостями литий станини;
• загартовані і з високою точністю відшліфовані механізми приводу в масляній ванні і головний шпиндель;
• динамічно збалансований головний шпиндель, висока точність по радіального биття на торці шпинделя (< 0,009 мм);
• просте і швидке зміна частоти обертання за допомогою механізму перемикання передач;
• посадкова поверхня шпинделя Camlock D1-5 згідно DIN 55029;
• для обточування на конус задня бабка може бути зміщена на +/- 5 мм;
• напрямні каретки легко регулюються за допомогою клинів
• досвідчений оператор може вибрати крок різьби з 32 метричних (0,45-10 мм) і 20 дюймових (2.25-40 Gg/1) різьб.

Комплект поставки: 3-кулачковий патрон 200 мм, включаючи змінні кулачки, захисне огородження патрона затискна шайба Ш 250 мм, 2 нерухомих наполегливих центру КМ4, перехідна втулка КМ 6/4, нерухомий люнет, рухливий люнет, галогенна лампа робочого освітлення, перегородка для захисту від стружки, вузол охолодження, опорна рама з ножним гальмом, резьбоуказатель,1 комплект змінних коліс, інструменти для технічного обслуговування.
